产品描述

SINAMICS GH150 是采用的模块化多电平技术研制而成的高压大功率传动系统。它同GH180一样具有单元串联的结构设计,非常易于电压和功率的拓展;并且能够快速旁路故障单元:在运行中,能在1ms内旁路任何单元,同时保持额定电压输出,因此可保证应用的高可用性。此外,该变频器还具有一些独特的功能特点,如可分离的变压器和控制柜布置、满足船级社认证以及的防电弧设计等

产品详情

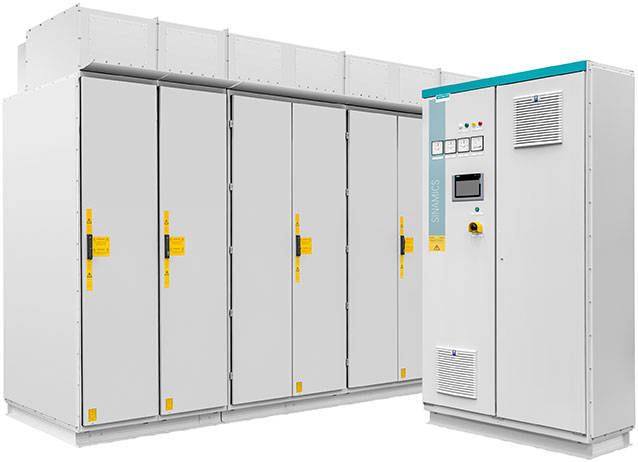

SINAMICS GH150

新一代模块化多电平高压变频器



sinamics perfect harmony gh150

SINAMICS GH150 是采用的模块化多电平技术研制而成的高压大功率传动系统。它同GH180一样具有单元串联的结构设计,非常易于电压和功率的拓展;并且能够快速旁路故障单元:在运行中,能在1ms内旁路任何单元,同时保持额定电压输出,因此可保证应用的高可用性。此外,该变频器还具有一些独特的功能特点,如可分离的变压器和控制柜布置、满足船级社认证以及的防电弧设计等。



技术数据概览



简介

整流脉冲数

12-脉

18-

24-

36-

输出电压:

4.0 … 4.16 kV

4.0 … 6.0 kV

4.0 … 7.2 kV

4.0 … 11 kV

额定功率:

 9.4 MVA

 10.9 MVA

 30 MVA

 47 MVA

供电:

灵活的变压器设计(例如可采用干式或油浸变压器)和可分离的变压器布局

变频器运行象限:

二象限(无回馈能力,可正反两个旋转方向运行)

拓扑:

进线侧:二极管多脉冲整流器
电机侧:基于单元串联的模块化多电平拓扑结构

水冷:

原水入口温度为 35 °C ,可达 47 °C

适用的电机:

感应电机(包括高速电机)
同步电机
